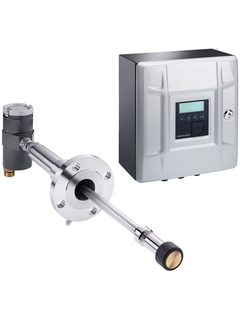

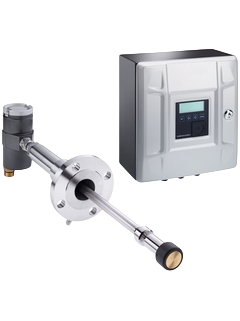

Đồng hồ đo lưu lượng siêu âm FLOWSIC100 Flare-XT của Endress+Hauser

Endress+Hauser là một trong những nhà sản xuất hàng đầu thế giới về thiết bị đo lường công nghiệp, đặc biệt trong lĩnh vực đo lưu lượng.

FLOWSIC100-Flare-XT giúp phát hiện rò rỉ khí thải, đo lưu lượng hơi nước, giám sát tổn thất khí, giám sát quá trình phun hơi nước trong quá trình đốt khí thải cũng như tối ưu hóa quy trình.

FLOWSIC100-Flare-XT đo các giá trị như vận tốc khí, thể tích khí, lưu lượng khối lượng, trọng lượng phân tử, lưu lượng thể tích và vận tốc âm thanh. Ngoài ra, nó cung cấp quy trình giám sát thiết bị thông minh và hỗ trợ bảo trì dự đoán.

Ưu điểm nổi bật của đồng hồ đo lưu lượng siêu âm FLOWSIC100 Flare-XT

• Tuân thủ các tiêu chuẩn quốc tế về đo lường khí thải
• Tối ưu hiệu suất của nhà máy
• Tương thích với các phương thức truyền thông hiện đại
• Bảo trì độc lập thông qua xác minh theo yêu cầu và hỗ trợ khi cần
• Dễ dàng thay thế các hệ thống đo lường hiện có, với các giải pháp nâng cấp hoặc cải tiến phù hợp

Thông số kỹ thuật của đồng hồ đo lưu lượng siêu âm  FLOWSIC100 Flare-XT

Nguyên lý đo: sóng siêu âm

Các biến đo lường: Lưu lượng khối, lưu lượng thể tích s.c. (điều kiện tiêu chuẩn), lưu lượng thể tích a.c. (điều kiện thực tế), khối lượng phân tử, thể tích và khối lượng khí, vận tốc khí, vận tốc truyền âm

Phạm vi đo lường: 0,03 m/s … 120 m/s (0,1 ft/s … 394 ft/s)

Sai số đo lường tối đa

• Lưu lượng thể tích, a.c.; 1% … 5%
  Liên quan đến giá trị đo được bằng công nghệ siêu âm (trong phạm vi ≥ 0,3 m/s (≥ 1 ft/s) đến giá trị cuối phạm vi đo)
• 0,5% … 1,5% với đoạn ống và hiệu chuẩn lưu lượng
  Liên quan đến giá trị đo được bằng công nghệ siêu âm (trong phạm vi ≥ 1,0 m/s (≥ 3,3 ft/s) đến giá trị cuối phạm vi hiệu chuẩn)
• Lưu lượng khối lượng xoay chiều; 2% … 5,5%
  Liên quan đến giá trị đo được bằng công nghệ siêu âm (trong phạm vi ≥ 0,3 m/s (≥ 1 ft/s) đến giá trị cuối phạm vi đo)
• 1,5% … 2% với đoạn ống và hiệu chuẩn lưu lượng
  Liên quan đến giá trị đo được bằng công nghệ siêu âm (trong phạm vi ≥ 1 m/s (≥ 3,3 ft/s) đến giá trị cuối phạm vi hiệu chuẩn)

Phạm vi nhiệt độ môi chất: -196 °C … +280 °C (-320 °F … +536 °F)

Phạm vi áp suất hoạt động

• Mặt bích thiết bị CL150 (1) ATEX/IECEx: 20 bar(g)
  CSA: 16 bar(g)
• Mặt bích thiết bị PN25 (tùy chọn) (1) ATEX/IECEx: 20 bar(g)
  CSA: 16 bar(g)
• Mặt bích thiết bị CL300 (tùy chọn) (1) ATEX/IECEx: 20 bar(g)
  CSA: 16 bar(g)
  (1) Phụ thuộc vào nhiệt độ.

Kích thước ống danh định

• Đo 1 đường dẫn 4 ″ … 86 ″
• Đo 2 đường dẫn 12 ″ … 86 ″
• Các kích thước danh nghĩa khác theo yêu cầu

Thiết bị đạt chứng nhận:

• ATEX: 2014/34/EU
• EMC: 2014/30/EU
• RoHS: 2011/65/EU
• PED: 2014/68/EU

Chứng nhận khu vực nguy hiểm

Bộ giao diện

IECEx:

• Vùng 1: Ex db eb ia IIC T4 Gb
• Vùng 1: Ex db ia IIC T4 Gb
• Vùng 2: EX ec ia IIC T4 Gc

ATEX:

• Vùng 1: II 2G Ex db eb ia IIC T4 Gb
• Vùng 1: II 2G Ex db ia IIC T4 Gb
• Vùng 2: II 3G Ex ec ia IIC T4 Gc

NEC/CEC (Mỹ/Canada):

• Loại I, Vùng 1, AEx d ia IIC T4 Gb
• Loại I, Phân khu 1, Nhóm B, C, D, T4
• Loại I, Vùng 2, AEx ec ia IIC T4 Gc
• Loại I, Phân khu 2, Nhóm A, B, C và D, T4

Cảm biến

F1F-S/P/R:

• IECEx: Zone 1: Ex db [ia Ga] IIC T6 Ga/Gb
• ATEX: Zone 1: II 1/2 G Ex db [ia Ga] IIC T6 Ga/Gb
• NEC/CEC (US/CA):
  • Class I, Division 1, Groups B, C, and D, T4;
  • Class I, Zone 1, Ex/AEx d[ia] IIB + H2, T4;

F1F-M:

• IECEx: Zone 1: Ex db [ia Ga] IIB T4 Ga/Gb
• ATEX: Zone 1:  II 1/2 G Ex db [ia Ga] IIB T4 Ga/Gb
• NEC/CEC (US/CA):
  • Class I, Division 1, Groups C and D, T4;
  • Class I, Zone 1, Ex/AEx d[ia] IIB, T4;

F1F-H:

• IECEx: Zone 1: Ex db IIC T6 Gb
• ATEX: Zone 1: II 2 G Ex db IIC T6 Gb
• NEC/CEC (Mỹ/Canada):
  • Class I, Division 1, Groups B, C and D, T4;
  • Class I, Zone 1, Ex/AEx d IIB + H2, T4;

Đầu ra:

• Tối đa 6 đầu ra khi sử dụng mô-đun I/O (Tùy chọn)
• 16 bit:
• 4 … 20 mA7
• V DC … 30 V DC
• Theo tiêu chuẩn NAMUR NE43
• Thụ động, cách ly điện
• Bảo vệ chống đảo cực

Đầu ra kỹ thuật số

Đầu ra chuyển mạch:

• Tối đa 6 đầu ra khi sử dụng mô-đun I/O (tùy chọn)
• Cách ly điện
• Dòng điện tối đa: 70 mA
• Tần số chuyển mạch tối đa: 50 Hz
• Điện áp đầu vào tối đa: 30 V DC
• Điện áp bão hòa tối đa Điện áp đầu ra: 0,5 V DC
• Chế độ Namur/mạch thu hở có thể chuyển đổi
• Bảo vệ chống đảo cực

Đầu ra kỹ thuật số/Đầu ra tần số:

• Tối đa 12 đầu ra kỹ thuật số khi sử dụng mô-đun I/O (tùy chọn)
• Cách ly điện
• Dòng điện tối đa: 50 mA
• Tần số chuyển mạch tối đa: 10 kHz
• Điện áp đầu vào tối đa: 30 V DC
• Điện áp bão hòa tối đa ở đầu ra: 1,8 V DC
• Chế độ Namur/mạch thu hở có thể chuyển đổi
• Bảo vệ chống đảo cực

Giao thức truyền thông:

• HART
• MODBUS
• FOUNDATION FIELDBUS

Nguồn: Endress+Hauser
