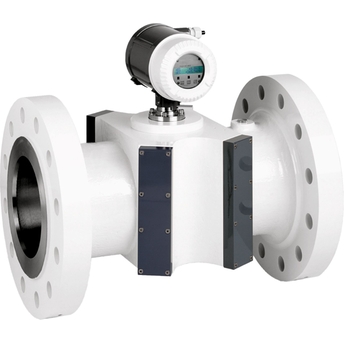

Đồng hồ đo lưu lượng siêu âm FLOWSIC600 của Endress+Hauser

Endress+Hauser là một trong những nhà sản xuất hàng đầu thế giới về thiết bị đo lường công nghiệp, đặc biệt trong lĩnh vực đo lưu lượng.

FLOWSIC600 là một thiết bị đo lưu lượng siêu âm đặt ra tiêu chuẩn trong phân khúc thị trường, vận hành tốt trong điều kiện môi trường khắc nghiệt của ngành công nghiệp.

Nhờ thiết kế nhỏ gọn với hệ thống dẫn cáp tích hợp, FLOWSIC600 hoạt động bền bị, an toàn và đo lường ổn định lâu dài. FLOWSIC600 có nhiều tùy chọn chẩn đoán cho phép phát hiện lỗi trước khi phép đo bị ảnh hưởng và cung cấp khả năng giám sát quy trình dựa trên tốc độ âm thanh.

Ưu điểm nổi bật của đồng hồ đo lưu lượng siêu âm FLOWSIC600

• Tối ưu chi phí – hiệu quả chi phí với đường kính ống (lên đến DN 4000/160″)
• Vận hành bền vững – lắp đặt trực tiếp cảm biến vào môi chất mà không cần bảo trì
• Minh bạch quy trình – khả năng chẩn đoán
• Vận hành an toàn – không cần mở thiết bị nhờ màn hình cảm ứng, đèn nền
• Truy cập từ xa hoàn toàn – máy chủ web
• Tích hợp chức năng tự kiểm tra – Công nghệ Heartbeat

Thông số kỹ thuật của đồng hồ đo lưu lượng siêu âm FLOWSIC600

Nguyên lý đo: sóng siêu âm

Các biến số đo lường: Lưu lượng thể tích, thể tích khí quyển, vận tốc khí, vận tốc âm thanh

Môi chất đo lường: Khí tự nhiên, không khí, C2H4, hơi nước, khí công nghiệp (ví dụ: CO2 lên đến 100%, N2, O2, Cl2, v.v.), các loại khí như khí chua hoặc khí sinh học có hàm lượng H2S cao

Mức độ chính xác

• Phiên bản 2 đường dẫn ≤ ± 1%
• Phiên bản 4 đường dẫn ≤ ± 0,5%

Phạm vi nhiệt độ môi chất

ATEX:

• –40 °C … +105 °C tại T1, T2, T3;
• -40 °C … +91 °C ở T4
• Các chứng nhận Ex khác: -40 °C … +180 °C

Phạm vi áp suất hoạt động
0 bar (g) … 250 bar (g)
Theo yêu cầu: Lên đến 450 bar (g)

Kích thước ống danh nghĩa: 2″ … 24″ (DN 50 … DN 600)

Chứng nhận & Tiêu chuẩn quốc tế

• ISO 17089-2
• MTBF: 15,4 năm

Chứng nhận thiết bị thiết bị trong môi trường dễ cháy nổ:

IECEx:

• Gb/Ga Ex db eb ib [ia Ga] IIA T4
• Gb/Ga Ex db eb ib [ia Ga] IIC T4
• Đầu dò siêu âm an toàn nội tại

ATEX:

• II 1/2 (1) G Ex ia/db eb ia [ia Ga] IIA/IIB/IIC T4…T1 Ga/Gb
• III 1/2 (1) G Ex ia/db eb ia [ia Ga] IIC T6 Ga/Gb

NEC/CEC (Mỹ/Canada):

• Loại I, Phân khu 1, Nhóm B, C, D T4
• Loại I, Phân khu 2, Nhóm A, B, C, D T4
• Loại I, Phân khu 1, Nhóm D T4
• Loại I, Phân khu 2, Nhóm D T4
• Đầu dò siêu âm an toàn nội tại

Đầu ra kỹ thuật số:

3 đầu ra:

• 30 V, 10 mA
• Thụ động, cách ly điện, Open Collector hoặc theo NAMUR (EN 50227), fmax = 6 kHz(có thể mở rộng)

Giao tiếp kỹ thuật số

• Modbus ASCII
• Modbus RTU
• HART

Nguồn: Endress+Hauser
